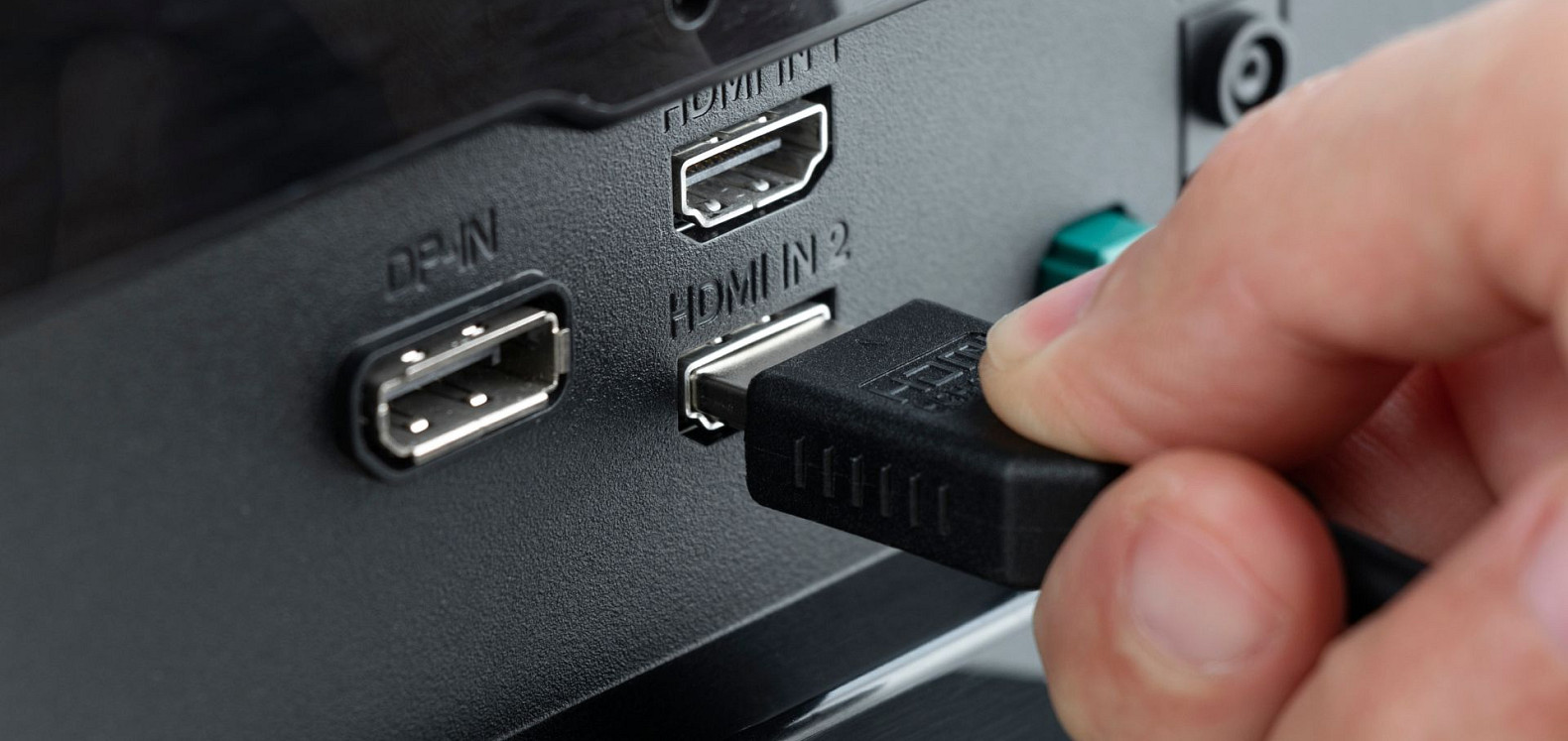

Solución de problemas de fallos en el protocolo de enlace HDMI

¿Qué es el protocolo HDMI?

El «protocolo HDMI» se refiere a la conexión entre la fuente (por ejemplo, una consola de videojuegos o un servicio de streaming) y la pantalla (como una televisión). Ambos mantienen una «conversación» para intercambiar información sobre la mejor forma de mostrar los contenidos multimedia, como por ejemplo:

• Formatos de vídeo o audio compatibles.
• Protección de contenidos (para evitar que se copien los archivos multimedia).

Si el handshake HDMI falla, puede producirse parpadeo o una pantalla negra. También se puede perder el sonido.

La solución adecuada para el handshake HDMI dependerá del problema. En la mayoría de los casos, este fallo se produce cuando hay varios dispositivos que utilizan un conmutador, como una cadena que contiene una fuente, un receptor, un conmutador y una pantalla. Es importante comprender este flujo para diagnosticar el problema.

Causas comunes de fallos en el protocolo de enlace HDMI.

Los integradores profesionales suelen detectar uno de los siguientes problemas en el protocolo de enlace HDMI:

Problemas con EDID.

Los datos de identificación de pantalla extendida (EDID) pueden no coincidir por muchas razones. Por ejemplo, la fuente puede emitir un formato no compatible, o los extensores y conmutadores pueden corromper los datos.

Alimentación y sincronización

La falta de alimentación puede provocar que los dispositivos se inicien sin sincronización. Esto hace que el proceso de enlace comience demasiado pronto, lo que provoca una incompatibilidad.

Cables

Si los cables están en mal estado o son demasiado largos, pueden provocar señales intermitentes. El hardware no certificado también es más propenso a fallar.

Conflictos de firmware

Los dispositivos que utilizan tecnología heredada pueden gestionar incorrectamente la protección de contenidos o no sincronizar los tiempos.

Múltiples dispositivos

Cuanto más compleja es una cadena HDMI, más puntos de fallo hay. Las cadenas que utilizan divisores o matrices son especialmente vulnerables a los fallos de establecimiento de comunicación.
Dado que muchos de ellos presentan síntomas similares, es esencial aislar el problema antes de intentar solucionarlo.

Pasos para la resolución de problemas probados en el campo.

Al solucionar un problema de conexión HDMI, el primer paso debe ser reproducirlo. Busque estos tres posibles puntos de fallo: inicio, cambio de formato y reanudación.
A continuación, las comprobaciones básicas, incluidos los cables y los puertos de entrada, podrían indicar problemas sencillos de hardware. Si esto no funciona, pruebe uno o varios de estos pasos para la resolución de problemas:

1. Omita el equipo de distribución para ejecutar una conexión directa, aislando la fuente o la pantalla como el problema.
2. Pruebe la secuencia de encendido reiniciando en orden inverso a la señal: pantalla, luego receptor y luego fuente.
3. Fuerce una resolución reduciendo la salida de la fuente para comprobar los límites de ancho de banda.
4. Actualice el firmware para comprobar si hay posibles soluciones en la fuente, la pantalla o los dispositivos de conmutación.
5. Utilice un emulador EDID para estabilizar la negociación del formato.
6. Compruebe si hay riesgos en el entorno, como cables HDMI cerca de líneas eléctricas o tendidos largos y desequilibrados.
7. Consulte la documentación para conocer las combinaciones de dispositivos, el firmware y las especificaciones generales de los cables.

Si ninguno de estos pasos funciona, considere la posibilidad de utilizar otro hardware o póngase en contacto con el fabricante para obtener asistencia técnica. La afiliación a CEDIA le da acceso a una gran cantidad de materiales en línea, incluidas las últimas actualizaciones, lo que le ayudará a ofrecer el mejor servicio a sus clientes.

Conclusiones clave

La conectividad es fundamental para una instalación audiovisual sólida y profesional. Pero cuando los intercambios HDMI fallan, nuestros clientes corren el riesgo de perder la imagen o el sonido. En la mayoría de los casos, los problemas de intercambio se deben a la negociación EDID, fallos de alimentación, la calidad del cable o el firmware.
Utilizar un enfoque paso a paso para aislar el problema minimizará el tiempo de inactividad y reducirá las llamadas de los clientes.
